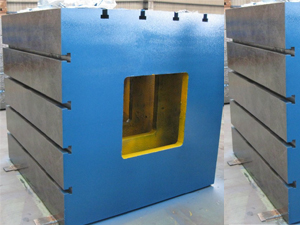

T型槽方箱用于鉗工立體劃線和機械零件的平行度、垂直度的測量和檢驗。
T型槽方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，也可用于把工件平行墊高，當高度游標尺不夠高時，也可在高度游標尺下墊上幾塊方箱，這樣可劃出比高度游標尺的刻度高幾百毫米的線來。T形槽方箱的精度：一般精度可以分為0級、1級、2級、3級。方箱的精度標準在《中華人民共和國機械行業標準》JB/T7974—2000里可以查到。選用精度標準時一般根據使用情況酌情而定。3級精度以上的方箱用做檢驗、劃線、裝配等使用，3級精度以下的方箱一般用做鉚焊等使用。
T型槽方箱由灰口鑄鐵HT200按JB/T3411.56-99標準制造，一般是100mm到500mm見方的6個工作面的空腔正方體，其中一個工作面上有T型槽。鑄鐵方箱的尺寸精度在0.01mm之內，相對平面互相平行，相鄰平面互相垂直，允許誤差均在0.01mm之內。
T型槽方箱的作為工業生產車間里鉗工做立體劃線的工具；也可以檢測機械零件的平行度和垂直度；也可做工作臺使用。上面帶有支架，用于檢驗或劃精密工件的任意角度線。適用于測量和刻標記的固定器。
T型槽方箱主要規格：150mm×150mm×150mm、200mm×200mm×200mm、250mm×250mm×250mm、300mm×300mm×300mm、400mm×400mm×400mm、500mm×500mm×500mm、1000mm×1000mm×1000mm，除以上規格都可訂做，精度都由客戶來要求。
性能參數表：
方箱規格 | 方箱工作面的平面度 | 方箱工作面的垂直度、平行度及V型槽對底面和側面的平行度 |
精度等級（um） |
0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150×150×150 | 4 | 9 | 17 | 8 | 18 | 35 |
200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
300×300×300 |
| 12 | 25 |
| 25 | 50 |
400×400×400 |
| 15 | 30 |
| 30 | 60 |
500×500×500 |
|
| 35 |
|
| 70 |
