機床立柱鑄件的設計特點：合理的結構程度和加強筋的搭配、使機床立柱鑄件抗扭抗震提高剛性。為使數控機床具有良好的靜剛度，應注意合理選擇機床立柱鑄件的結構形式，機床立柱鑄件采用封閉的完整箱體結構，機床立柱鑄件采用封閉式截面，合理選擇及布局隔板和筋條，盡量減小結合面，提高部件間接觸剛度等?？v向隔板主要提高機床立柱鑄件抗彎剛度；橫向隔板主要提高機床立柱鑄件抗扭剛度；斜向隔板兼有提高機床立柱鑄件抗彎剛度、抗扭剛度的效果。

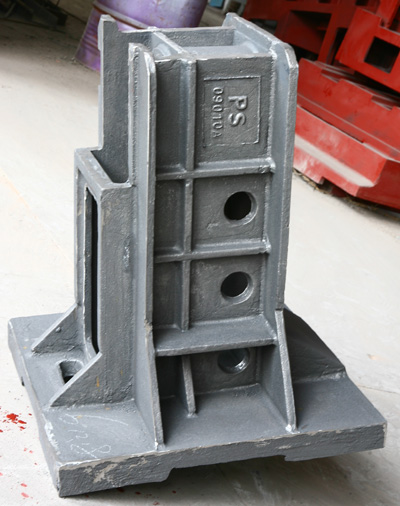

機床立柱鑄件
采用好的設計方法、設計分布在機床內部的各類加強筋及機床立柱的尺寸，使之盡可能低的重量承載大的載荷，機床立柱鑄件為A形結構，排除機床在加工過程中，機床立柱鑄件產生的偏移擺動，使機床工作臺的承載量其他機床的2-3倍。采用在鑄鐵中加了硅、鋁、鎂、銅等合金元素的高強度鑄鐵。采用_的樹脂砂、消失模鑄造工藝技術成型各部分構件，使之達到高抗震性及高剛性。其吸震能力比普通鑄鐵提高10倍，提高了機床的穩定性。
機床立柱鑄件
主要是對主軸箱起支撐作用，滿足主軸箱的Z向的運動，機床立柱鑄件要有_好的剛性和熱穩定性。在設計環節，通過機床動力學，對機床立柱鑄件進行受理分析。機床立柱鑄件為A形結構，排除機床在加工過程中機床立柱鑄件產生的偏移擺動，使機床工作臺的承載量是其他機床的2-3倍。優良的設計和鑄造工藝。機床立柱鑄件的重量占機床總重量的很大比重，同樣在機床的總成本中也占相當大的比重，要使用盡量少的材料，達到高的剛性。
